第7章
网络通信设备

对通信设备知识点的考查是近几年开始的，这部分出题量比较少，一般在2分左右。相比其他知识，相对不是很重要，但是作为一个真正的网络工程师，了解和熟悉通信介质、通信设备的性能、用途是必不可少的技能。

根据考试大纲，要求考生掌握以下知识点：

（1）传输介质和通信电缆：有线／无线介质（双绞线、同轴电缆、光纤；无线电波、光、红外线）、分配线架（IDF）、主配线架（MDF）。

（2）各类通信设备：

·线路终端设备、多路复用设备、交换设备、转接设备；

·线路连接设备（调制解调器、DSU、NCU、TA、CCU、PBX）。

（3）网络连接设备：网际连接设备（网卡、网桥、生成树网桥、源路由网桥、路由器、中继器、集线器和交换机）。

下面我们通过具体的考试真题来学习和加强对本章知识点的掌握。

例题1（2007年5月试题11）

关于多模光纤，下面的描述中错误的是　（11）　。

（11）A．多模光纤的芯线由透明的玻璃或塑料制成

B．多模光纤包层的折射率比芯线的折射率低

C．光波在芯线中以多种反射路径传播

D．多模光纤的数据速率比单模光纤的数据速率高

例题分析

本题考查多模光纤的特性。

现在有两种不同类型的光纤，分别是单模光纤和多模光纤（所谓“模”就是指以一定的角度进入光纤的一束光线）。多模光纤使用发光二极管（LED）作为发光设备，而单模光纤使用的则是激光二极管（LD）。

多模光纤允许多束光线穿过光纤。因为不同光线进入光纤的角度不同，所以到达光纤末端的时间也不同。这就是我们通常所说的模色散。色散从一定程度上限制了多模光纤所能实现的带宽和传输距离。正是基于这种原因，多模光纤一般被用于同一办公楼或距离相对较近的区域内的网络连接。

单模光纤只允许一束光线穿过光纤。因为只有一种模态，所以不会发生色散。使用单模光纤传递数据的质量更高，传输距离更长。单模光纤通常被用来连接办公楼之间或地理分散更广的网络。如果使用光纤作为传输介质，还需增加光端收发器等设备，价格比较昂贵，在一般的应用中并不采用。

例题答案

（11）D

例题2（2008年5月试题64）

快速以太网物理层规范100BASE-TX规定使用　（64）　。

（64）A．1对5类UTP，支持10M/100M自动协商

B．1对5类UTP，不支持10M/100M自动协商

C．2对5类UTP，支持10M/100M自动协商

D．2对5类UTP，不支持10M/100M自动协商

例题分析

本题考查100BASE-TX的传输介质特性。

计算机局域网中的双绞线可分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP）两大类：STP外面由一层金属材料包裹，以减小辐射，防止信息被窃听，同时具有较高的数据传输速率，但价格较高，安装也比较复杂；UTP无金属屏蔽材料，只有一层绝缘胶皮包裹，价格相对便宜，组网灵活。除某些特殊场合（如受电磁辐射严重、对传输质量要求较高等）在布线中使用STP外，一般情况下我们都采用UTP。现在使用的UTP可分为3类、4类、5类和超5类4种。其中，3类UTP适应了以太网（10Mb/s）对传输介质的要求，是早期网络中重要的传输介质；4类UTP因标准的推出比3类晚，而传输性能与3类UTP相比并没有提高多少，所以一般较少使用；5类UTP因价廉质优而成为快速以太网（100Mb/s）的首选介质；超5类UTP的用武之地是千兆位以太网（1000Mb/s）。

100BASE-TX是一种以太网标准，用于描述在5类非屏蔽双绞线上如何运行100Mb/s速率的快速以太网。100BASE-TX使用的是两对抗阻为100欧姆的5类非屏蔽双绞线，最大传输距离是100米。其中一对用于发送数据，另一对用于接收数据。100BASE-TX采用的是4B/5B编码方式，即把每4位数据用5位的编码组来表示，该编码方式的码元利用率＝4/5*100％＝80％。然后将4B/5B编码成NRZI进行传输。

自动协商就是一种在两台设备间达到可能的最大传输速率的方式。它允许设备用一种方式“讨论”可能的传输速率，然后选择双方可接受的最佳速率。它们使用叫做快速链路脉冲的FLP交换各自传输能力的通告。FLP可以让对端知道源端的传输能力是怎样的。当交换FLP时，两个站点根据以下从高到低的优先级侦测双方共有的最佳方式。

·1000BASE-T全双工；

·1000BASE-T；

·100BASE-T2全双工；

·100BASE-TX全双工；

·100BASE-T2；

·100BASE-T4；

·100BASE-TX；

·10BASE-T全双工；

·10BASE-T。

例如，A和B正在自动协商，并且A具有10/100/1000全半双工的能力，但是B只有10/100全半双工的能力，这样双方共有的最高链路能力为100，全双工。一旦双方进行自动协商，链路就会运行在双方能够支持的最佳能力下。100BASE-TX支持10M/100M自动协商。

根据实现的介质不同，可以把快速以太网分为100BASE-TX、100BASE-FX和100BASE-T4 3种，如表7-1表示。

表7-1　IEEE 802.3u规范一览表

例题答案

（64）C

例题3（2005年11月试题23～24）

布线实施后需要进行测试，在测试线路的主要指标中，　（23）　是指一对相邻的另一对线通过电磁感应所产生的耦合信号。　（24）　是由于集肤效应、绝缘损耗、阻抗不匹配、连接电阻等因素，造成信号沿链路传输时的损失。

（23）A．近端串绕

B．衰减值

C．回波损耗

D．传输延迟

（24）A．近端串绕

B．衰减值

C．回波损耗

D．传输延迟

例题分析

近端串绕损耗就是指一对相邻的另一对线通过电磁感应所产生的耦合信号。

衰减值是由于集肤效应、绝缘损耗、阻抗不匹配、连接电阻等因素，造成信号沿链路传输时的损失。

回波损耗是电缆链路由于阻抗不匹配所产生的反射，是一对线自身的反射。不匹配主要发生在连接器的地方，但也可能发生在电缆中特性阻抗发生变化的地方，所以施工的质量是减少回波损耗的关键。回波损耗将引入信号的波动，返回的信号将被双工的千兆网误认为是收到的信号而产生混乱。

例题答案

（23）A

（24）B

例题4（2005年11月试题25）

通常情况下，信息插座的安装位置距离地面的高度为　（25）　cm。

（25）A．10～20

B．20～30

C．30～50

D．50～70

例题分析

通常情况下，信息插座的安装位置距离地面的高度为30～50cm。

例题答案

（25）C

例题5（2008年11月试题11）

光纤分为单模光纤与多模光纤，这两种光纤的区别是　（11）　。

（11）A．单模光纤的纤芯大，多模光纤的纤芯小

B．单模光纤比多模光纤采用的波长长

C．单模光纤的传输频带窄，而多模光纤的传输频带宽

D．单模光纤的光源采用发光二极管（Light Emitting Diode），而多模光纤的光源采用激光二极管（Laser Diode）

例题分析

本题考查单模光纤与多模光纤的区别。

单模光纤芯径小（10mm左右），仅允许一个模式传输，色散小，工作在长波长（1310nm和1550nm）；而多模光纤芯径大（62.5mm或50mm），允许上百个模式传输，色散大，工作在850nm或1310nm。单模光纤的光源采用激光二极管（Laser Diode），而多模光纤的光源采用发光二极管（Light Emitting Diode）。

与多模光纤相比，单模光纤具有较高的传输率、较长的传输距离、较高的成本等特点。

例题答案

（11）B

例题6（2006年5月试题30）

光纤布线系统的测试指标不包括　（30）　。

（30）A．最大衰减限值

B．波长窗口参数

C．回波损耗限值

D．近端串扰

例题分析

光纤布线系统的测试指标包括：最大衰减限值、波长窗口参数、回波损耗限值。近端串扰对于双绞线来说，是一个比较重要的参数，但是与光纤没有关系。

例题答案

（30）D

例题7（2006年11月试题12）

快速以太网标准100BASE-TX采用的传输介质是　（12）　。

（12）A．同轴电缆

B．无屏蔽双绞线

C．CATV电缆

D．光纤

例题分析

网络连接的介质有很多种，其中常见的802.3标准有4种电缆：①10BASE5电缆，它通常被称为粗以太网电缆。10BASE5的意思是：工作速率为10Mb/s，采用基带信号，最大支持段长为500m；②10BASE2电缆，或称为细以太网电缆，与“粗以太网“相对，并且很容易弯曲。其接头处采用BNC连接器组成T型插座，但是使用范围只有200m；③10BASE-T，其电缆的最大有效长度为距集线器100m；④10BASE-F，它采用了光纤，有极好的抗干扰性，同样在快速以太网和千兆以太网中也有类似的标准。所以答案选B。

例题答案

（12）B

例题8（2009年5月试题58）

新交换机出厂时的默认配置是　（58）　。

（58）A．预配置为VLAN 1，VTP模式为服务器

B．预配置为VLAN 1，VTP模式为客户机

C．预配置为VLAN 0，VTP模式为服务器

D．预配置为VLAN 0，VTP模式为客户机

例题分析

新交换机出厂时的预配置为VLAN 1，VIP模式为服务器。

例题答案

（58）A

例题9（2009年5月试题60）

在快速以太网物理层标准中，使用2对5类无屏蔽双绞线的是　（60）　。

（60）A．100BASE-TX

B．100BASE-FX

C．100BASE-T4

D．100BASE-T2

例题分析

本题考查的内容与本章例题2相似，可参见求解。使用2对5类无屏蔽双绞线的是100BASE-TX。

例题答案

（60）A

例题10（2009年5月试题69）

下列有关网络设备选型原则中，不正确的是　（69）　。

（69）A．所有网络设备尽可能选取同一厂家的产品，这样在设备可互连性、协议互操作性、技术支持、价格等方面都更有优势

B．在网络的层次结构中，主干设备选择可以不考虑扩展性需求

C．尽可能保留并延长用户对原有网络设备的投资，减少在资金投入上的浪费

D．选择性能价格比高、质量过硬的产品，使资金的投入产出达到最大值

例题分析

本题考查网络设备选型的基本原理。

所有网络设备尽可能选取同一厂家的产品，这样在设备可互连性、协议互操作性、技术支持、价格等方面都更有优势。在网络的层次结构中，主干设备选择应预留一定的能力，以便将来扩展，而低端设备则够用即可。同时，应尽可能保留并延长用户对原有网络设备的投资，使资金的投入产出达到最大值，能以较低的成本、较少的人员投入来维持系统运转。网络系统应具有较高的可靠性。全系统的可靠性主要体现在网络设备的可靠性。

例题答案

（69）B

例题11（2009年11月试题66）

建筑物综合布线系统中的工作区子系统是指　（66）　。

（66）A．由终端到信息插座之间的连线系统

B．楼层接线间的配线架和线缆系统

C．各楼层设备之间的互连系统

D．连接各个建筑物的通信系统

例题分析

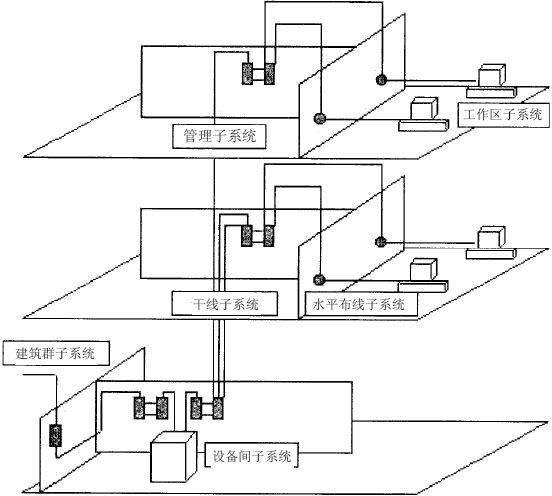

建筑物综合布线系统分为6个子系统：工作区子系统、水平布线子系统、干线子系统、设备间子系统、管理子系统和建筑群子系统，如图7-1所示。

图7-1　综合布线系统图

工作区子系统是由终端设备到信息插座的整个区域。一个独立的需要安装终端设备的区域划分为一个工作区，工作区应支持电话、数据终端、计算机、电视机、监视器，以及传感器等多种终端设备。

各个楼层接线间的配线架到工作区信息插座之间所安装的线缆属于水平子系统。水平布线子系统的作用是将干线子系统线路延伸到用户工作区。

管理子系统设置在楼层的接线间内，由各种交连设备（双绞线跳线架、光纤跳线架）及集线器和交换机等交换设备组成，交连方式取决于网络拓扑结构和工作区设备的要求。

干线子系统是建筑物的主干线缆，实现各楼层设备间子系统之间的互连。干线子系统通常由垂直的大对数铜缆或光缆组成，一头端接于设备间的主配线架上，另一头端接在楼层接线间的管理配线架上。

建筑物的设备间是网络管理人员值班的场所，设备间子系统由建筑物的进户线、交换设备、电话、计算机、适配器及保安设施组成，实现中央主配线架与各种不同设备（如PBX、网络设备和监控设备等）之间的连接。

建筑群子系统也叫园区子系统，它是连接各个建筑物的通信系统。

例题答案

（66）A

例题12（2009年11月试题67）

EIA/TIA-568标准规定，在综合布线时，如果信息插座到网卡之间使用无屏蔽双绞线，布线距离最大为　（67）　m。

（67）A．10

B．30

C．50

D．100

例题分析

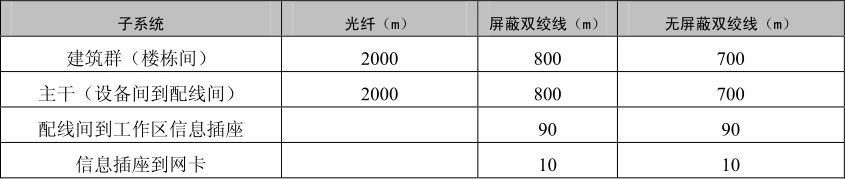

在进行结构化布线系统设计时，要考虑线缆长度的限制，如表7-2所示为EIA/TIA-568标准提出的布线距离最大值。

表7-2　EIA/TIA-568标准的布线距离最大值

例题答案

（67）A

例题13（2009年11月试题59）

交换机命令Switch >enable的作用是　（59）　。

（59）A．配置访问口令

B．进入配置模式

C．进入特权模式

D．显示当前模式

例题分析

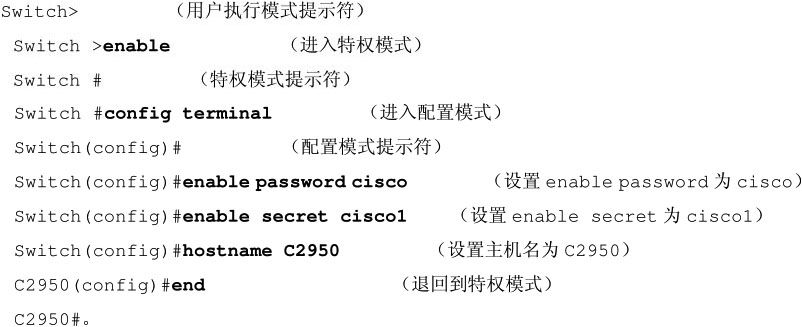

交换机的命令状态如下。

·Switch>：交换机处于用户命令状态，这时用户可以看交换机的连接状态，访问其他网络和主机，但不能看到和更改交换机配置的内容；

·Switch#：在Switch>提示符下输入enable，交换机进入特权命令状态，这时不但可以执行所有的用户命令，还可以看到和更改交换机的配置内容；

·Switch(config)#：在Switch#提示符下输入configure terminal，这时交换机处于全局配置状态，可以配置交换机的全局参数；

·Switch(config-if)#：交换机处于局部配置状态，这时可以配置交换机当前端口的参数。

例题答案

（59）C

例题14（2010年5月试题12）

按照IEEE 802.1d协议，当交换机端口处于　（12）　状态时，既可以学习MAC帧中的源地址，又可以把接收到的MAC帧转发到适当的端口。

（12）A．阻塞（Blocking）

B．学习（Learning）

C．转发（Forwarding）

D．监听（Listening）

例题分析

按照IEEE 802.1d协议，所有网桥可能处于下列5种状态之一：

·阻塞（Blocking）：MAC端口不参与帧转发，也不能学习接收帧的MAC地址，仅监听进入的BPDU；

·监听（Listening）：网桥能够识别根网桥，并且可以区分根端口、指定端口和非指定端口，但不能学习接收帧的地址；

·学习（Learning）：MAC端口能够学习接收帧的MAC地址，但还不能进行转发；

·转发（Orwarding）：MAC端口可以学习接收帧的源地址，并且可以根据目标地址将其转发到适当的端口；

·禁用（Disabled）：MAC端口不参与生成树算法。

例题答案

（12）C

例题15（2010年5月试题56～57）

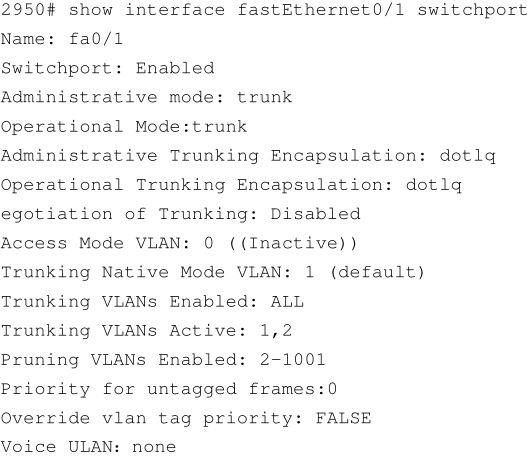

交换机命令show interfaces type 0/port # switchport　trunk用于显示中继连接的配置情况，下面是显示例子：

在这个例子中，端口fa0/1的链路模式被设置为　（56）　状态，默认的VLAN是　（57）　。

（56）A．Desirable

B．No-Negotiate

C．Auto negotiate

D．trunk

（57）A．VLAN0

B．VLAN1

C．VLAN2

D．VLAN3

例题分析

由Administrative mode: trunk和Operational Mode: trunk可看出，端口fa0/l的链路模式被设置为trunk状态，由Trunking Native Mode VLAN: 1（default）可看出，默认的VLAN是VLAN 1。

例题答案

（56）D

（57）B

例题16（2010年5月试题58）

按照Cisco公司的VLAN中继协议（VTP），当交换机处于　（58）　模式时可以改变VLAN配置，并把配置信息分发到管理域中的所有交换机。

（58）A．客户机（Client）

B．传输（Transmission）

C．服务器（Server）

D．透明（Transparent）

例题分析

VLAN中继协议（VLAN Trunking Protocol，VTP）是Cisco公司的专利协议。VTP在交换网络中建立了多个管理域，同管理域中的所有交换机共享VLAN信息。一台交换机只能参加一个管理域，不同管理域中的交换机不共享VLAN信息。通过VTP协议，可以在一台交换机上配置所有的VLAN，配置信息通过VTP报文可以传播到管理域中的所有交换机。

按照VTP协议，交换机的运行模式分为3种：

①服务器模式（Server）：交换机在此模式下能创建、添加、删除和修改VLAN配置，并从中继端口发出VTP组播帧，把配置信息分发到整个管理域中的所有交换机。一个管理域中可以有多个服务器。

②客户机模式（Client）：在此模式下不允许创建、修改或删除VLAN，但可以监听本管理域中其他交换机的VTP组播信息，并据此修改自己的VLAN配置。

③透明模式（Transparent）：在此模式下可以进行VLAN配置，但配置信息不会传播到其他交换机。在透明模式下，可以接收和转发VTP帧，但是并不能据此更新自己的VLAN配置，只是起到通路的作用。

例题答案

（58）C

例题17（2010年5月试题59）

交换机命令switch(config)# vtp pruning的作用是　（59）　。

（59）A．指定交换机的工作模式

B．启用VTP静态修剪

C．指定VTP域名

D．启用VTP动态修剪

例题分析

在默认情况下，所有交换机通过中继链路连接在一起，如果VLAN中的任何设备发出一个广播包、组播包，或者一个未知的单播数据包，交换机都会将其洪泛到所有与源VLAN端口相关的各个输出端口上，包括中继端口。在很多情况下，这种洪泛转发是必要的，特别是在VLAN跨越多个交换机的情况下。然而，如果相邻的交换机上不存在源VLAN的活动端口，则这种洪泛发送的数据包是无用的。

虽然单个广播包尚不足以引起太大的问题，但是如果这是PC-A发出的10Mb/s的组播视频流，那么中继链路的吞吐率就会遇到严重的挑战。

为了解决这个问题，可以使用静态或动态修剪方法。所谓静态修剪，就是手工剪掉中继链路上不活动的VLAN，但是，手工修剪方式容易出错。

VTP动态修剪允许交换机从中继连接上动态地剪掉不活动的VLAN，使得所有共享的VLAN都是活动的。例如，交换机A告诉交换机B，它有两个活动的VLAN1和VLAN2，而交换机B告诉交换机A，它只有一个活动的VLAN1，于是，它们就共享这样的事实：VLAN 2在它们之间的中继链路上是不活动的，应该从中继链路的配置中剪掉。

这样做的好处是显而易见的，如果以后在交换机B上添加了VLAN 2的成员，交换机B就会通知交换机A，它有了一个新的活动的VLAN 2，于是，两个交换机动态地把VLAN 2添加到它们之间的中继链路配置中。

VTP动态修剪的缺点是，它要求在VTP域中的所有交换机都必须配置成服务器。由于交换机在服务器模式下工作时可以改变VLAN配置，也可以接受VLAN配置的改变，所以当多个管理员在多个服务器上同时配置VLAN时将会出现灾难性的后果。

交换机命令switch(config)# vtp pruning的作用是启用VTP动态修剪。

例题答案

（59）D

例题18（2010年5月试题66～67）

建筑物综合布线系统中的干线子系统是　（66）　，水平子系统是　（67）　。

（66）A．各个楼层接线间配线架到工作区信息插座之间所安装的线缆

B．由终端到信息插座之间的连线系统

C．各楼层设备之间的互连系统

D．连接各个建筑物的通信系统

（67）A．各个楼层接线间配线架到工作区信息插座之间所安装的线缆

B．由终端到信息插座之间的连线系统

C．各楼层设备之间的互连系统

D．连接各个建筑物的通信系统

例题分析

本题考查的内容与本章例题11相似，可参照来求解。建筑物综合布线系统中的干线子系统是各楼层设备之间的互连系统，而水平子系统是各个楼层接线间配线架到工作区信息插座之间所安装的线缆。

例题答案

（66）C

（67）A

例题19（2010年11月试题11）

光纤分为单模光纤和多模光纤，这两种光纤的区别是　（11）　。

（11）A．单模光纤的数据速率比多模光纤低

B．多模光纤比单模光纤传输距离更远

C．单模光纤比多模光纤的价格更便宜

D．多模光纤比单模光纤的纤芯直径粗

例题分析

本题考查有关光纤传输介质的基础知识。光波在光导纤维中以多种模式传播，不同的传播模式有不同的电磁场分布和不同的传播路径，这样的光纤叫多模光纤。光波在光纤中以什么模式传播，与芯线的直径、芯线和包层的相对折射率及工作波长有关。如果芯线的直径小到光波波长大小，则光纤就成为波导，光在其中无反射地沿直线传播，这种光纤叫单模光纤。

单模光纤采用激光二极管作为光源，波长分为1310nm和1550nm两种。单模光纤的纤芯直径为8.3μm，包层外径125μm，可表示为8.3/125μm。单模光纤只能传导一种模式的光，色散很小，适用于远程通信。如果希望支持万兆传输，而且距离较远，应考虑采用单模光缆。

多模光纤采用LED作为光源，波长分为850nm和1300nm两种。多模光纤的纤芯较粗，有50μm和62.5μm两种，包层外径125μm，分别表示为50/125μm和62.5/125μm。多模光纤可传多种模式的光，但模间色散较大，这就限制了传输信号的频率，而且随距离的增加限制会更加严重。多模光纤传输的距离比较近，一般只有几千米。但是多模光纤要比单模光纤价格便宜。如果对传输距离或数据速率要求不高，则可选择多模光缆。

例题答案

（11）D

例题20（2010年11月试题12）

下面关于交换机的说法中，正确的是　（12）　。

（12）A．以太网交换机可以连接运行不同网络层协议的网络

B．从工作原理上讲，以太网交换机是一种多端口网桥

C．集线器是一种特殊的交换机

D．通过交换机连接的一组工作站形成一个冲突域

例题分析

本题考查网络交换设备的基础知识。集线器也是一种物理层设备，虽然它还有检测冲突的作用，但这些操作都属于物理层功能的范围。

网桥是一种数据链路层设备，它处理的对象是数据链路层的协议数据单元——帧，其处理功能包括检查帧的格式、进行差错校验、识别目标地址、选择路由并实现帧的转发等。更准确地说，网桥包含了物理层和数据链路层两个功能层次，所以在以太网中，网桥也能起到延长传输距离的作用。

现代以太网中，更多地使用交换机代替了网桥，只有在简单的小型网络中才用微机软件实现网桥的功能。以太网交换机也是一种数据链路层设备，除具有传统网桥的功能之外，交换机把共享介质变成了专用链路，使得网络的有效数据速率大大提高。

虽然交换机与集线器在外部结构上相似，连接的网络拓扑结构相同，但它们是不同的设备。通过集线器连接的一组工作站形成一个冲突域，其中只能有一个设备发送数据，其他设备只能接收数据或处于等待状态。用交换机连接的一组工作站可以有多个设备同时发送数据，只要目标站不冲突就可以了。用集线器连接的工作站和用交换机连接的工作站都处于同一广播域中，即网上的所有工作站都能收到广播信息。

例题答案

（12）B

例题21（2010年11月试题13）

路由器通过光纤连接广域网的是　（13）　。

（13）A．SFP端口

B．同步串行口

C．Console端口

D．AUX端口

例题分析

本题考查交换设备端口的基础知识。路由器与广域网连接的端口称为WAN端口，路由器与局域网连接的端口称为LAN端口。常见的网络端口有以下几种：

·RJ-45端口：这种端口通过双绞线连接以太网。10BASE-T的RJ-45端口标识为“ETH”，而100BASE-TX的RJ-45端口标识为“10/100bTX”；

·高速同步串口（Synchronous Serial Port）：在路由器与广域网的连接中，应用最多的是高速同步串行口，这种端口用于连接DDN、帧中继、X.25和PSTN等网络；

·ISDN BRI端口：ISDN BRI端口通过ISDN线路实现路由器与Internet或其他网络的远程连接。ISDN BRI端口采用RJ-45标准，与ISDN NT1的连接使用RJ-45-to-RJ-45直通线；

·异步串口（ASYNC）：异步串口主要应用于与Modem或Modem池的连接，以实现远程计算机通过PSTN拨号接入。异步端口的速率不是很高，也不要求同步传输；

·Console端口：Console端口通过专用电缆连接至计算机串行口，利用终端仿真程序对路由器进行本地配置。路由器的Console端口为RJ-45口；

·AUX端口：对路由器进行远程配置时要使用“AUX”端口（Auxiliary Prot）。AUX端口在外观上与RJ-45端口一样，只是内部电路不同，实现的功能也不一样。通过AUX端口与Modem进行连接必须借助RJ-45 to DB9或RJ-45 to DB25适配器进行转换。AUX端口支持硬件流控；

·光纤端口：SC端口（Subscriber Connector）是一种光纤端口，可提供千兆数据传输速率，通常用于连接服务器的光纤网卡。光纤端口一般是一发一收两个，光纤跳线也必须是两根；

·GBIC端口：GBIC插槽用于安装吉比特端口转换器（Giga Bit-rate Interface Converter，GBIC）。GBIC模块是将千兆位电信号转换为光信号的热插拔器件，分为用于级连的GBIC模块和用于堆叠的GBIC模块；

·SFP端口：小型机架可插拔设备SFP（Small Form-factor Pluggable）是GBIC的升级版本，其功能基本和GBIC一样，但体积减少一半。

例题答案

（13）A

例题22（2010年11月试题56）

在交换机上同时配置了使能口令（enable password）和使能密码（enable secret），起作用的是　（56）　。

（56）A．使能口令

B．使能密码

C．两者都不能

D．两者都可以

例题分析

本题考查交换机的配置命令。在交换机中可以配置使能口令和使能密码，两者的区别是使能口令以明文显示，而使能密码以密文形式显示。一般只需配置一个就可以了，当两者同时配置时，后者生效，参见下面的例子。

例题答案

（56）B

例题23（2010年11月试题57）

以下的命令中，可以为交换机配置默认网关地址的是　（57）　。

（57）A．2950(config)# default-gateway 192.168.1.254

B．2950(config-if)# default-gateway 192.168.1.254

C．2950(config)#ip default-gateway 192.168.1.254

D．2950(config-if)#ip default-gateway 192.168.1.254

例题分析

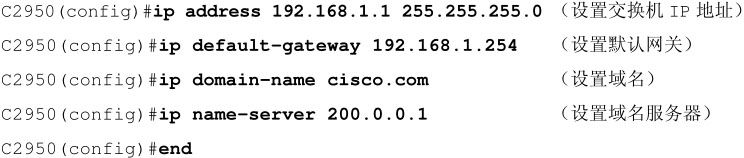

本题考查交换机的配置命令。在全局配置模式下可以设置交换机的IP地址、默认网关、域名等信息，这些信息是用来管理交换机的，与连接在交换机上的计算机或其他设备无关，参见下面的例子。

例题答案

（57）C

例题24（2010年11月试题59）

在交换机之间的链路中，能够传送多个VLAN数据包的是　（59）　。

（59）A．中继连接

B．接入链路

C．控制连接

D．分支链路

例题分析

本题考查VLAN的基础知识。在划分成VLAN的交换局域网中，交换机端口之间的连接分为两种：接入链路连接（Access-Link Connection）和中继连接（Trunk Connection）。接入链路只能连接具有标准以太网卡的设备，只能解释以太帧，也只能传送属于单个VLAN的数据包。任何连接到接入链路的设备都属于同一广播域。

中继连接能够传送多个VLAN的数据包。为了支持中继连接，应该修改原来的以太网数据包，在其中加入VLAN标记，以区分属于不同VLAN的广播域。例如，VLAN1中的设备发出一个广播包，这个广播包在交换网络中传送，所有的交换机都必须识别VLAN1的标识符，以便把该数据包转发到属于VLAN1的端口去。

中继链路是在一条物理连接上生成多个逻辑连接，每个逻辑连接属于一个VLAN。在进入中继端口时，交换机在数据包中加入VLAN标记。这样，在中继链路另一端的交换机不仅根据目标地址进行转发，而且要根据数据包所属的VLAN进行转发决策。如图7-2所示为用不同的颜色表示不同VLAN的帧，这些帧共享一条中继链路。

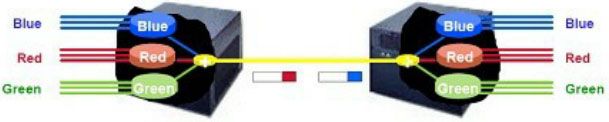

图7-2　用不同的颜色表示不同VLAN的帧

为了与接入链路设备兼容，在数据包进入接入链路连接的设备时，交换机要删除VLAN标记，恢复原来的帧结构。添加和删除VLAN标记的过程是由交换机中的专用硬件自动实现的。从用户角度看，数据源产生标准的以太帧，目标接收的也是标准的以太帧，VLAN标记对用户是透明的。

通常的PC网卡不支持中继连接，但是也有的网卡支持中继连接。如果一个服务器要接受多个VLAN的访问，并直接连接在交换机上，则应该在服务器中插入支持中继连接的网卡，这种配置比通过路由器转发效率高。

例题答案

（59）A

例题25（2010年11月试题60）

要实现VTP动态修剪，在VTP域中的所有交换机都必须配置成　（60）　。

（60）A．服务器

B．服务器或客户机

C．透明模式

D．客户机

例题分析

本题考查VTP协议的基础知识。VLAN中继协议（VLAN Trunking Protocol，VTP）是Cisco公司的专利协议。VTP在交换网络中建立了多个管理域，同一管理域中的所有交换机共享VLAN信息。一台交换机只能参加一个管理域，不同管理域中的交换机不共享VLAN信息。通过VTP协议，可以在一台交换机上配置所有的VLAN，配置信息通过VTP报文可以传播到管理域中的所有交换机。

按照VTP协议，交换机的运行模式分为以下3种：

①服务器模式（Server）：交换机在此模式下能创建、添加、删除和修改VLAN配置，并从中继端口发出VTP组播帧，把配置信息分发到整个管理域中的所有交换机。一个管理域中可以有多个服务器。

②客户机模式（Client）：在此模式下不允许创建、修改或删除VLAN，但可以监听本管理域中其他交换机的VTP组播信息，并据此修改自己的VLAN配置。

③透明模式（Transparent）：在此模式下可以进行VLAN配置，但配置信息不会传播到其他交换机。在透明模式下，可以接收和转发VTP帧，但是并不能据此更新自己的VLAN配置，只是起到通路的作用。

例题答案

（60）A

例题26（2010年11月试题61）

能进入VLAN配置状态的交换机命令是　（61）　。

（61）A．2950(config)# vtp pruning

B．2950# vlan database

C．2950(config)# vtp server

D．2950(config)# vtp mode

例题分析

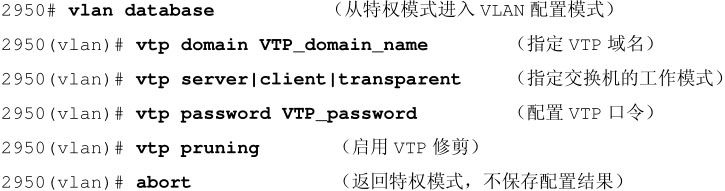

本题考查交换机的配置命令。根据IOS版本的不同，2950可以用两种方式配置。在老版本中是从特权模式（Privilege EXEC）开始配置的，使用下面的命令：

或者：

如果使用的是IOS 12.1（11）EA1以后的新版本，则从全局配置模式开始：

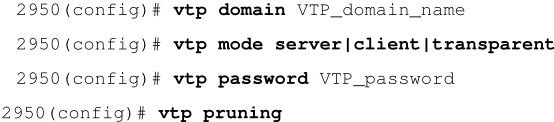

例题答案

（61）B

例题27（2010年11月试题64）

下面列出的4种快速以太网物理层标准中，使用2对5类无屏蔽双绞线作为传输介质的是　（64）　

（64）A．100BASE-FX

B．l00BASE-T4

C．100BASE-TX

D．100BASE-T2

例题分析

本题考查的内容与本章例题2相似，可参见求解。使用2对5类无屏蔽双绞线的是100BASE-TX。

例题答案

（64）C

例题28（2010年11月试题65）

用于工业、科学和医疗方面的免许可证的微波频段有多个，其中世界各国通用的ISM频段是　（65）　。

（65）A．902～928MHz

B．868～915MHz

C．5725～5850MHz

D．2400～2483.5MHz

例题分析

本题考查无线通信的基础知识。世界各国都划出一些无线频段，用于工业、科学研究和微波医疗方面。应用这些频段无须许可证，只要低于一定的发射功率（一般为1W）即可自由使用。美国有3个ISM频段（902～928MHz、2400～2483.5MHz、5725～5850MHz），2.4GHz为各国共同的ISM频段。频谱越高，潜在的带宽也越大。另外，还要考虑可能出现的干扰。有些设备（例如无绳电话、无线麦克、业余电台等）的工作频率为900MHz。还有些设备运行在2.4GHz上，典型的例子就是微波炉，它使用久了会泄露更多的射线。目前看来，在5.8GHz频带上还没有什么竞争。但是频谱越高，设备的价格就越贵。

例题答案

（65）D

例题29（2011年5月试题17）

以太网交换机的交换方式有3种，这3种交换方式不包括　（17）　。

（17）A．存储转发式交换

B．IP交换

C．直通式交换

D．碎片过滤式交换

例题分析

目前交换机在传送源和目的端口的数据包时通常采用直通式交换、存储转发式和碎片隔离方式3种数据包交换方式。目前的存储转发式是交换机的主流交换方式。

例题答案

（17）B

例题30（2011年5月试题18）

Cisco路由器操作系统IOS有3种命令模式，其中不包括　（18）　。

（18）A．用户模式

B．特权模式

C．远程连接模式

D．配置模式

例题分析

Cisco路由器操作系统IOS有以下几种配置模式：

①用户模式：登录到交换机时会自动进入用户模式，提示符为：router>。在该模式下，只能够查看相关信息，对IOS的运行不会产生任何影响。

②特权模式：用户模式下，输入enable命令，即可进入特权模式，提示符为：router#。该模式下可以完成任何操作，包括检查配置文件、重启路由器等。

③全局配置模式：特权模式下，输入config terminal命令，即可进入全局配置模式，提示符为router(config)#。

例题答案

（18）C

例题31（2011年5月试题19）

通过CATV电缆访问因特网，在用户端必须安装的设备是　（19）　。

（19）A．ADSL MODEM

B．Cable Modem

C．无线路由器

D．以太网交换机

例题分析

在CATV的技术方案中，用户端需要使用一个称为Cable Modem（电缆调制解调器）的设备，它不单纯是一个调制解调器，还集成了调谐器、加／解密设备、桥接器、网络接口卡、虚拟专网代理和以太网集线器的功能于一身，无须拔号，可提供随时在线的永远连接。其上行速率已达10Mb/s以上，下行速率更高。

例题答案

（19）B

例题32（2011年5月试题58）

如果要设置交换机的IP地址，则命令提示符应该是　（58）　。

（58）A．Switch>

B．Switch#

C．Switch(config)#

D．Switch(config-if)#

例题分析

交换机的基础知识主要包括口令与主机名设置、IP地址与网关设置、端口参数设置和其他常用命令。

其中设置交换机的IP地址需要进入全局配置模式，如Switch(config)# ip address 192.168.0.1 255.255.255.0。

例题答案

（58）C

例题33（2011年5月试题59）

路由器命令“Router(config-subif)# encapsulation dotlq 1”的作用是　（59）　。

（59）A．设置封装类型和子接口连接的VLAN号

B．进入VLAN配置模式

C．配置VTP口号

D．指定路由器的工作模式

例题分析

encapsulation dotlq 1的作用是设置这个接口的trunk封装为802.1Q的帧格式和子接口连接的VLAN号为1。

例题答案

（59）A

例题34（2011年5月试题60）

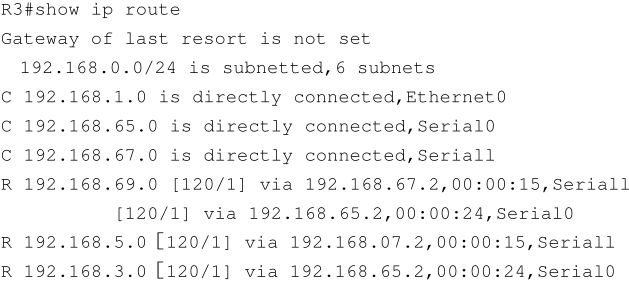

若路由器显示的路由信息如下，则最后一行路由信息通过　（60）　得到。

（60）A．串行口直接连接

B．由路由协议发现

C．操作员手工配置

D．以太网端口直连

例题分析

第1部分，即最前面的C或R代表路由项的类别，C是直连，R代表是RIP协议生成的。

第2部分是目的网段192.168.3.0。“[120/1]”表示RIP协议的管理距离为120，1则是路由的度量值，即跳数。注：管理距离是用来表示路由协议的优先级的，RIP的值为120，OSPF为110，IGRP为100，EIGRP为90，静态设置为1，直接连接为0。因此我们可以看出在路由项中，EIGRP是首选的，然后才是IGRP、OSPF、RIP。

第3部分192.168.65.2表示下一跳点的IP地址。

第4部分00:00:24说明了路由产生的时间。

第5部分Serial0表示该条路由所使用的接口。

例题答案

（60）B

例题35（2011年5月试题61）

按照802.1d生成树协议（STP），在交换机互连的局域网中，　（61）　的交换机被选为根交换机。

（61）A．MAC地址最小

B．MAC地址最大

C．ID最小

D．ID最大

例题分析

生成树协议定义在IEEE 802.1d中，是一种链路管理协议，它为网络提供路径冗余的同时防止产生环路。为使以太网更好地工作，两个工作站之间只能有一条活动路径。进行根桥选举，选举的依据是网桥优先级和网桥MAC地址组合成的桥ID（Bridge ID），桥ID最小的网桥将成为网络中的根桥。

例题答案

（61）C
